Горизонтальная сушилка с псевдоожиженным слоем

Обзор: Сушка в псевдоожиженном слое, также называемая сушилкой с кипящим слоем или сушилкой с флуидизированным слоем, состоит из воздушного фильтра, нагревателя, основного аппарата с кипящим слоем, циклонного сепаратора, рукавного фильтра, высоконапорного центробежного вентилятора и пульта упр...

Отправить заявку



Описание

маркер

Обзор:

Сушка в псевдоожиженном слое, также называемая сушилкой с кипящим слоем или сушилкой с флуидизированным слоем, состоит из воздушного фильтра, нагревателя, основного аппарата с кипящим слоем, циклонного сепаратора, рукавного фильтра, высоконапорного центробежного вентилятора и пульта управления. В зависимости от свойств высушиваемого материала оборудование для пылеулавливания может комплектоваться по мере необходимости: можно выбрать одновременно циклонный сепаратор и рукавный фильтр, либо выбрать только один из них. Как правило, для сушки материалов с относительно большим удельным весом, таких как растворимые гранулы и гранулированные материалы, достаточно выбрать циклонный сепаратор. Для сушки мелких гранулированных и порошкообразных материалов с относительно малым удельным весом требуется комплектация рукавным фильтром. Также имеются в наличии устройства для пневмотранспорта материала и ленточные конвейеры на выбор.

Сыпучий гранулированный твердый материал загружается в сушилку с псевдоожиженным слоем через дозатор. Очищенный фильтрованием воздух нагревается и подается вентилятором в нижнюю часть аппарата с псевдоожиженным слоем, где через распределительную решетку вступает в контакт с твердым материалом, создавая псевдоожиженное состояние, что обеспечивает тепло- и массообмен между газом и твердой фазой. После сушки материал выгружается через разгрузочный патрубок, а отработанный газ удаляется из верхней части аппарата с кипящим слоем, проходит через батарею циклонных пылеуловителей и рукавный фильтр для улавливания твердых порошковых частиц, после чего выбрасывается в атмосферу.

Могут использоваться пар, электричество или теплогенератор (комплектуется по требованию заказчика).

Она подходит для сушки сыпучих гранулированных материалов, таких как: исходные фармацевтические субстанции в лекарственных средствах, гранулированные материалы для таблетирования, растворимые гранулы традиционной китайской медицины, пластиковые смолы в химическом сырье, лимонная кислота, а также другие порошкообразные и гранулированные материалы для сушки и обезвоживания. Также применяется для сушки растворимых гранул в пищевой промышленности и производстве напитков, переработке зерна, кукурузных зародышей, кормов и т.д. Максимальный размер частиц материала может достигать 6 мм, оптимальный составляет 0,5–3 мм.

Особенности

Сушилка с кипящим слоем может работать в автоматическом режиме, являясь оборудованием для непрерывной сушки. Скорость сушки высокая, температура низкая, что гарантирует качество продукции и соответствует требованиям GMP для производства лекарственных средств. Могут использоваться пар, электричество или теплогенератор.

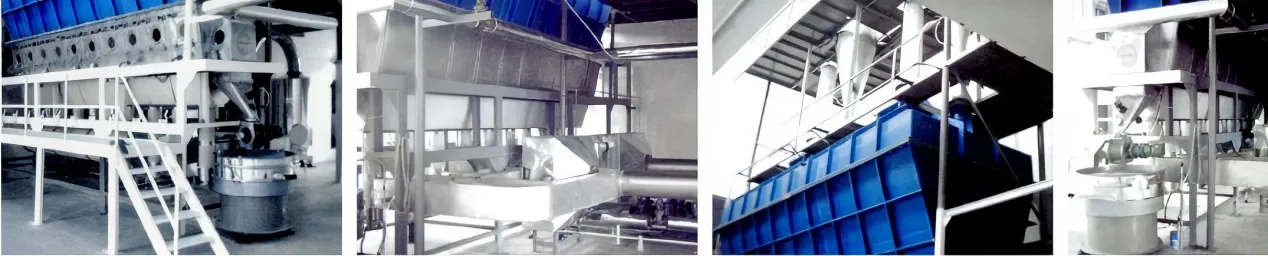

Нестандартные конструкции крупногабаритных сушилок с кипящим слоем, применяемые в реальной эксплуатации.

Горизонтальная сушилка с псевдоожиженным слоем111 (1)

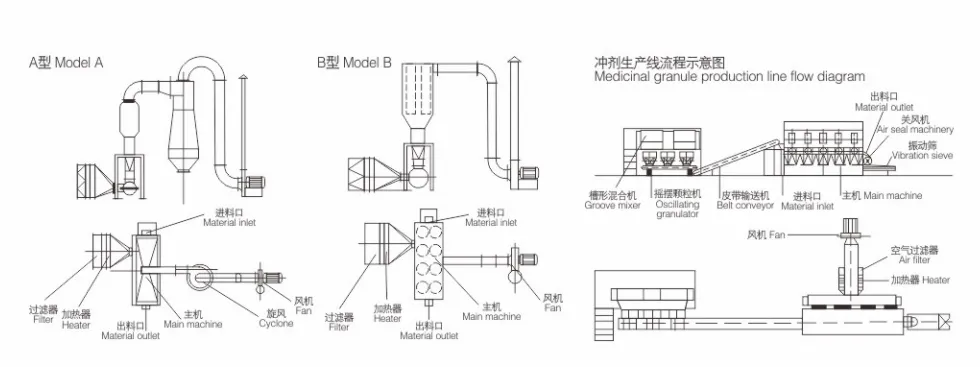

Горизонтальная сушилка с псевдоожиженным слоем111 (2)

Основные технические параметры
Технические характеристики модели	XF0.25-1 (ранее XF10)	XF0.25-2 (ранее XF20)	XF0.25-3 (ранее XF30)	XF 0.25–6	XF 0.3–2	XF 0.3–4	XF 0.3–6	XF 0.3–8	XF 0.3–10	XF 0.4–4	XF 0.4–6
Площадь сушильного поддона (м²)	0.25	0.5	1	1.5	0.6	1.2	1.8	2.4	3	1.6	2.4
Производительность сушилки (кг H₂O/ч)	10~15	20 ~ 25	30 ~ 45	52 ~ 75	~ 30	42 ~ 60	63 ~ 90	84 ~ 120	105 ~ 150	56 ~ 80	84 ~ 120
Мощность вентилятора (кВт)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
Температура входящего воздуха (°C)	120~140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140
Температура материала (°C)	40~60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60	40 ~ 60
Внешние габариты (длина основного блока × ширина × высота (м))	1×0.6 ×3.35	2×0.6 ×3.35	4×0.6 ×3.35	6×0.6 ×3.35	2×0.7 ×3.4	4×0.7 ×3.4	6×0.7 ×3.4	8×0.7 ×3.4	10×0.7 ×3.4	4×1 ×3.58	6×1 ×3.58
Площадь пола (м²)	18	25	35	40	25	38	45	56	70	18	56
Технические характеристики модели	XF 0.4–8	XF 0.4–10	XF 0.4–12	XF 0.5–4 (ранее XF50)	XF 0.5–6	XF 0.5–8	XF 0.5–10	XF 0.5–12	XF 0.5–14	XF 0.5–16	XF 0.5–18
Площадь сушильного поддона (м²)	3.2	4	4.8	2	3	4	5	6	7	8	9
Производительность сушки (кг H₂O/ч)	112 ~ 160	140 ~ 200	168 ~ 240	70 ~ 100	105 ~ 150	140 ~ 200	175 ~ 250	210 ~ 300	245 ~ 350	280 ~ 400	315 ~ 450
Мощность вентилятора (кВт)	48	70	70	30	48	70	105	140	147	169	197
Температура входящего воздуха (°C)	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140	120 ~ 140
Температура материала (°C)	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60
Внешние габариты (основной блок) Д (длина) × Ш (ширина) × В (высота) (м)	8×1 ×3.58	8×1 ×3.58	12×1 ×3.58	4× 1.2 × 4.1	6× 1.2 × 4.1	8× 1.2 × 4.1	10× 1.2 × 4.1	12× 1.2 × 4.1	14× 1.2 × 4.1	16× 1.2 × 4.1	18× 1.2 × 4.1
Площадь пола (м²)	74	82	96	50	70	82	100	140	180	225	268
Примечание: 1.Способы подачи включают: звездообразный питатель; звездообразный питатель в сочетании с пневматическим конвейером; ленточный конвейер. Изготавливается по индивидуальному заказу пользователя. 2.Возможно автоматизированное производство. 3.Помимо вышеперечисленных типов, доступны специальные стальные конструкции. 4.Мощность вентилятора зависит от материала.
